Единая геоинформационная система

Для выполнения многих производственных задач АО «Мосводоканал» требуется детальная информация пространственного характера, связанная с оценкой положения объектов сетей предприятия, их увязкой со сложной городской инфраструктурой, с необходимостью географического определения мест аварий, повреждений и проведения различных работ на сетях и объектах. Единая геоинформационная система (ЕГИС) обеспечивает оперативное получение информации о водопроводных и канализационных сетях, объектах водоснабжения и водоотведения в любой части города.

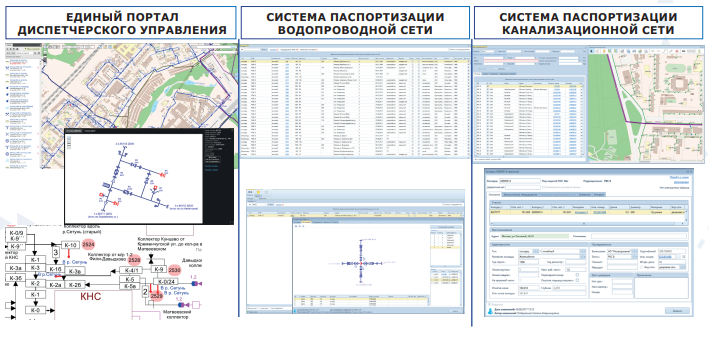

Обобщенная функциональная архитектура ЕГИС и ее подсистем

Обобщенная функциональная архитектура ЕГИС и ее подсистем

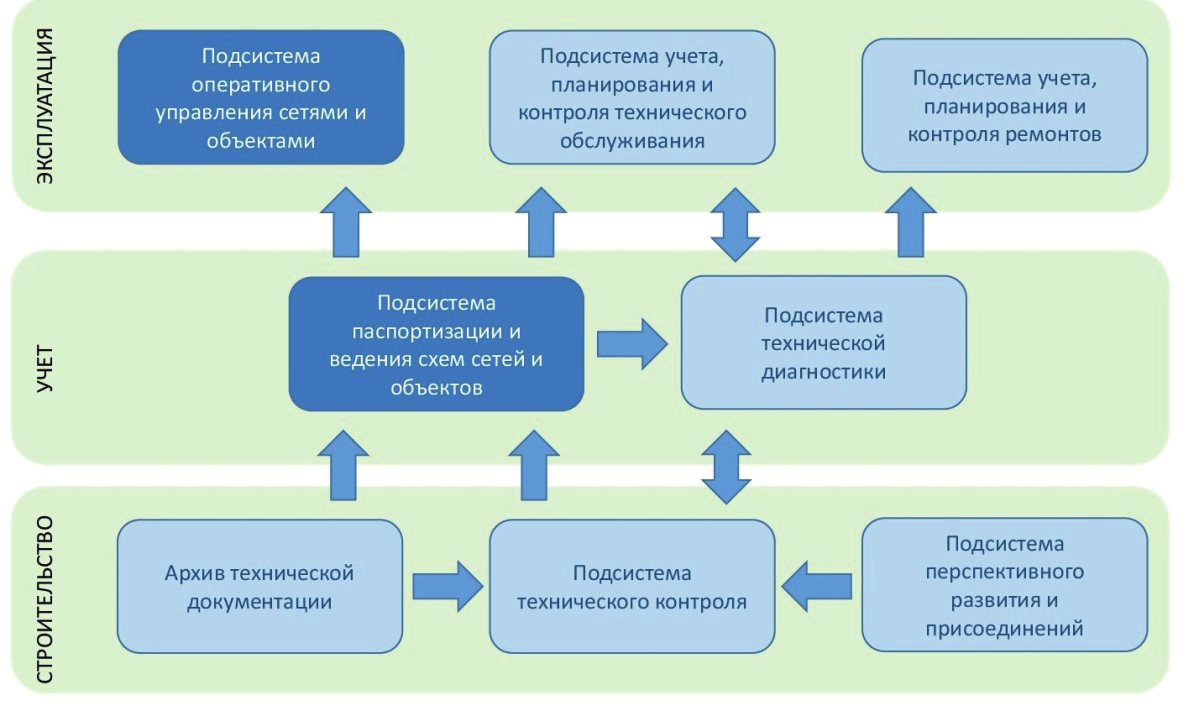

Обобщенная функциональная архитектура подсистемы оперативного управления сетями и объектами

Обобщенная функциональная архитектура подсистемы оперативного управления сетями и объектами

Основные функции web-портала ЕГИС – корпоративного доступа к картографической и атрибутивной информации
Отображение информации пользователям осуществляется строго в соответствии с регламентированными правами доступа.

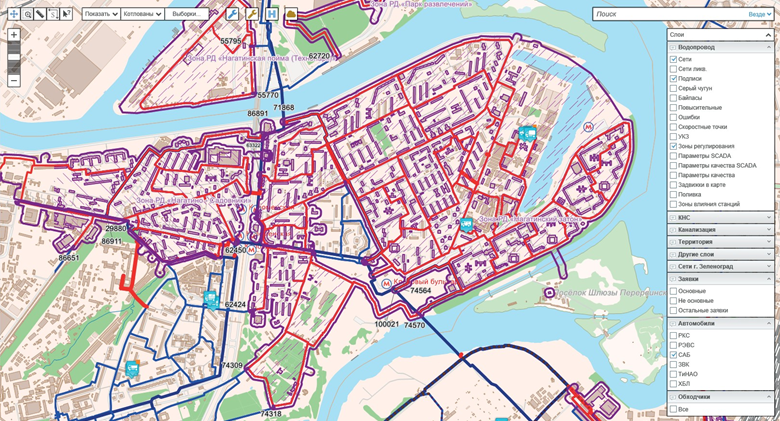

  • Отображение электронных графических слоев водопровода:
    • трубопроводов водопроводных сетей;
    • камер и колодцев;
    • водопроводных вводов;
    • повысительных насосных станций (НС 4‑го подъема);
    • точек телеметрии с отображением технологических параметров (расход, давление) в режиме реального времени (SCADA-система);
    • параметров качества воды.
  • Отображение электронных графических слоев канализации:
    • трубопроводов канализационных сетей и канализационных колодцев;
    • канализационных насосных станций (КНС);
    • расположения стационарных снегосплавных пунктов;
    • уровней в коллекторах, уровней на КНС, тревожных сообщений по КНС в режиме реального времени (SCADA-система).

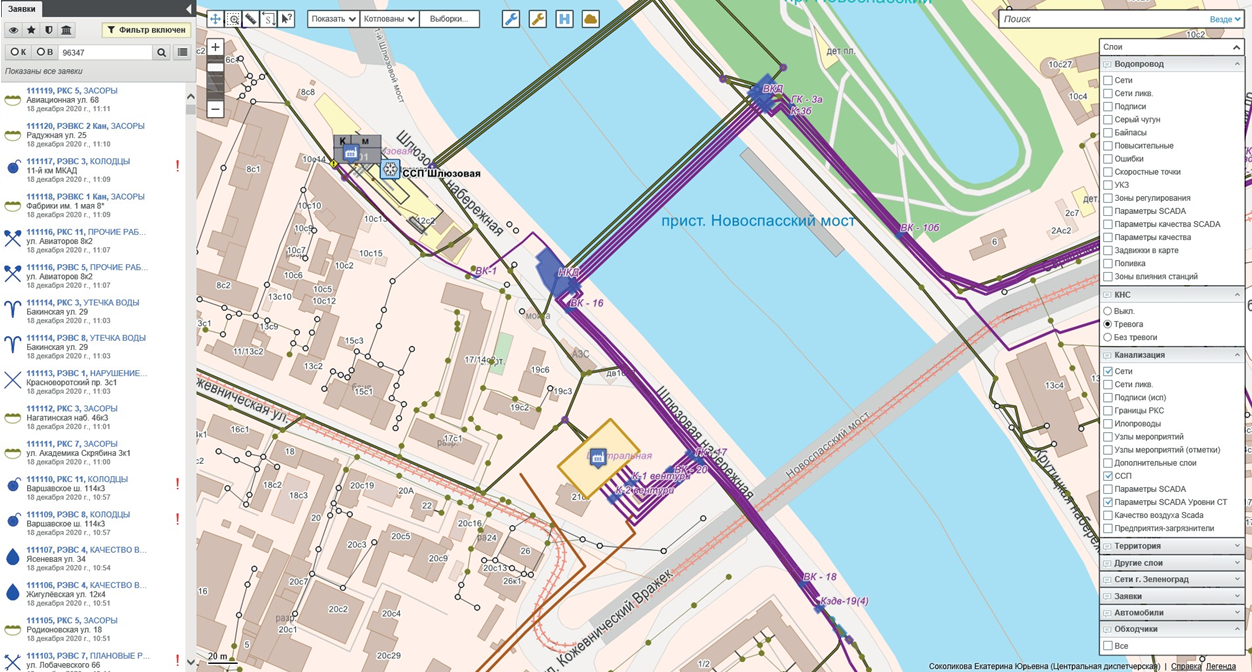

Отображение электронных графических слоев

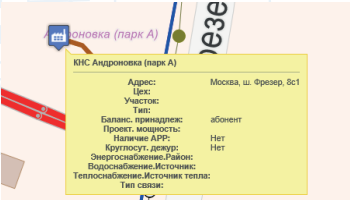

  • Получение оперативно-справочной информации по паспортным данным объектов водоснабжения:
    • паспортные характеристики участков трубопровода водопроводной сети; характеристики колодцев на водопроводной сети;

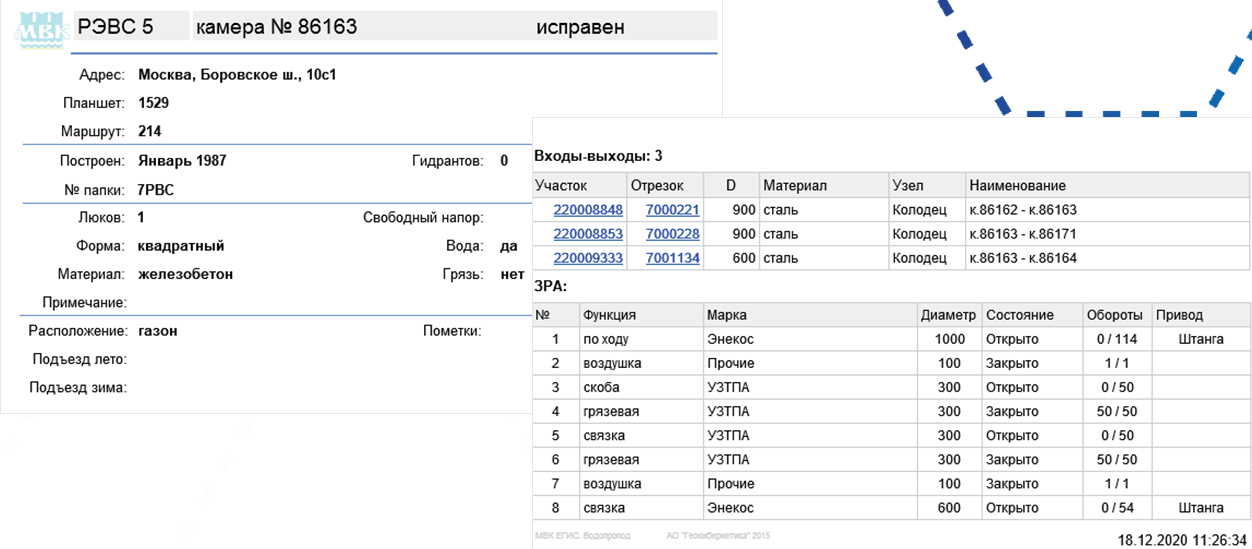

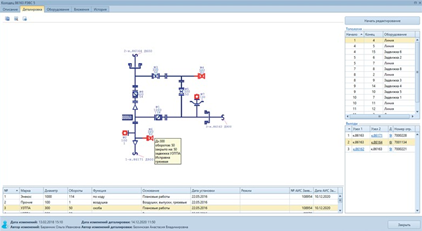

    • схема и паспорт ЗРА колодца;

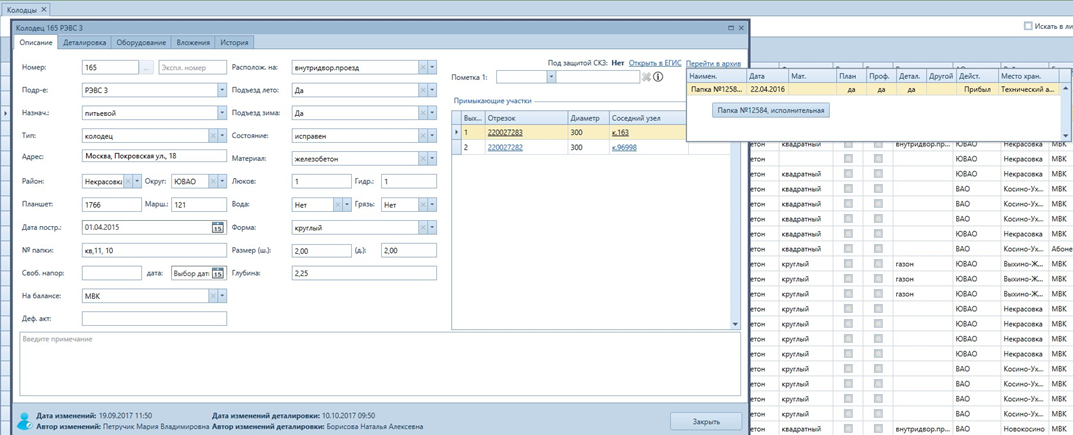

    • паспорт колодца на водопроводной сети;

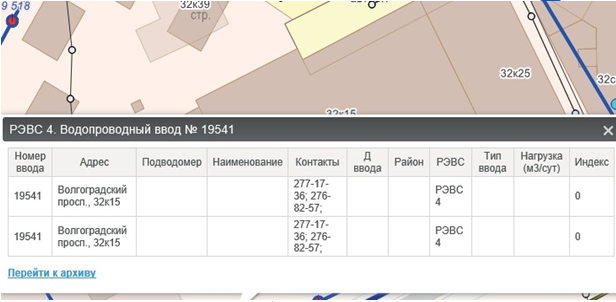

    • паспортные характеристики водопроводного ввода;
    • справка по абонентскому вводу.

Справка по абонентскому вводуПаспорт колодца на водопроводной сети»

  • Получение оперативно-справочной информации по паспортным данным объектов водоотведения:
    • паспортные данные КНС;
    • паспортные данные участка трубопровода канализационной сети;
    • паспортные данные колодца канализационной сети.

Получение оперативно-справочной информации по паспортным данным объектов водоотведения

  • Моделирование локализации повреждений на водопроводной сети.

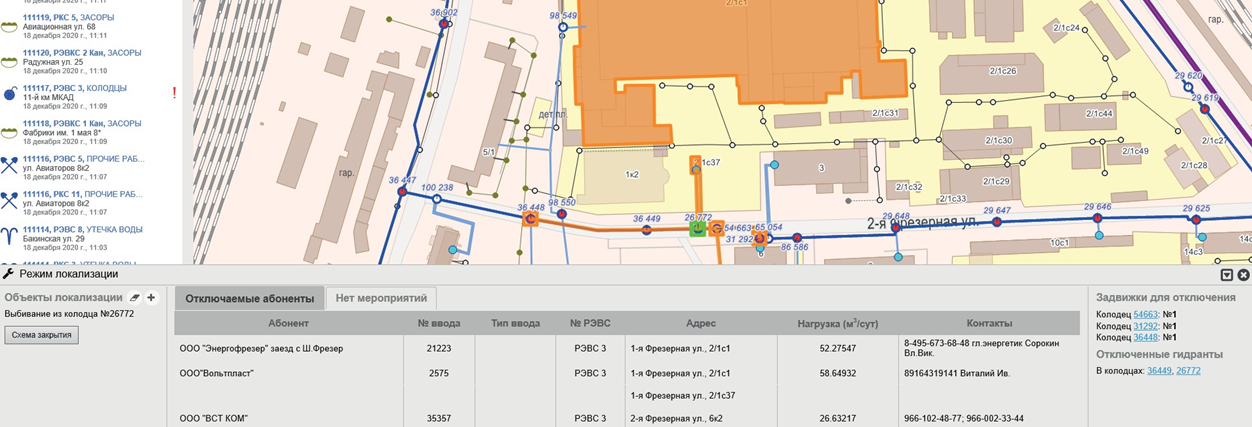

При выборе на карте места повреждения (участка сети или колодца) автоматически формируются:

    • схема закрытия;
    • список отключаемых абонентов с выделением цветом на карте;

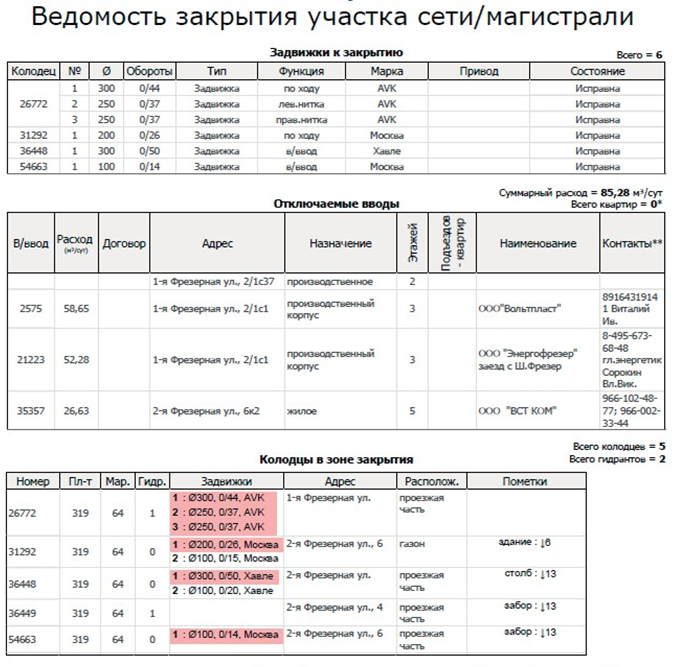

    • ведомость закрытия участка сети/ магистрали;
    • список отключаемых гидрантов;
    • описание проведения необходимых мероприятий по действиям персонала в аварийных ситуациях непосредственно на выбранном участке.

Получение оперативно-справочной информации по паспортным данным объектов водоотведения

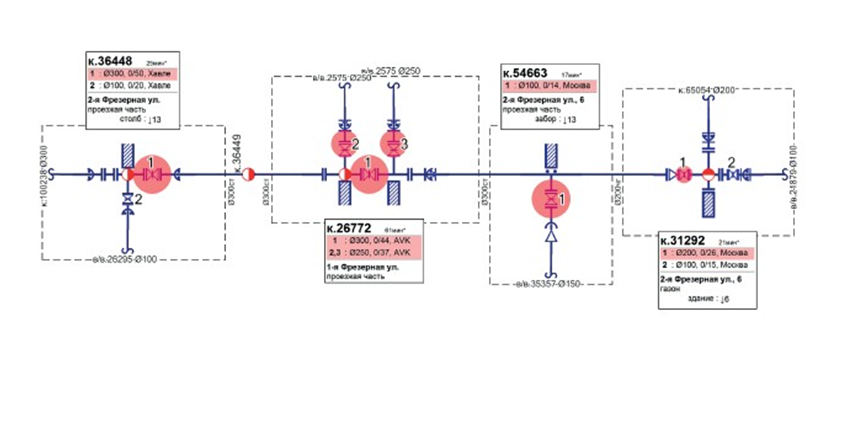

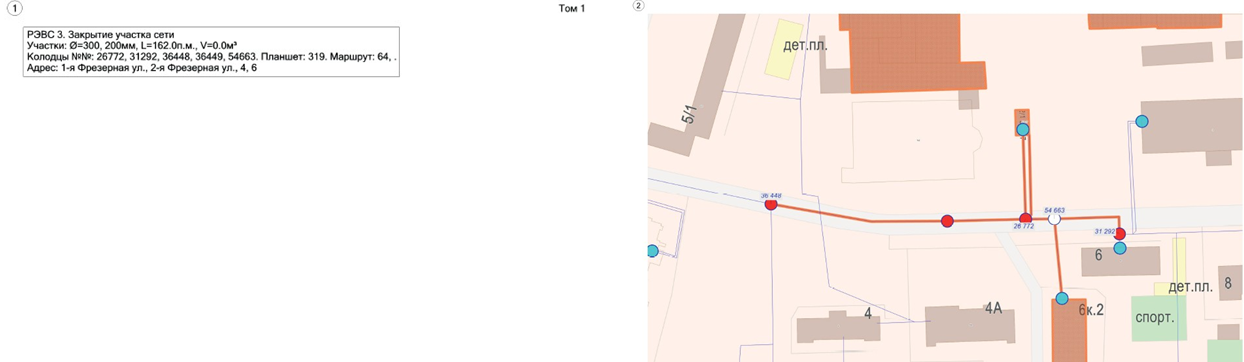

В схеме закрытия отображаются колодцы, в которых необходимы переключения с выделением цветом закрываемых задвижек, а также нормативное время последовательного закрытия всех необходимых задвижек.

Схема закрытия image-081.png image-082.png

  • Отображение на фоне карты аварийных заявок и мест проведения аварийных и профилактических работ.

Обновление данных по новым заявкам происходит автоматически, новые заявки подсвечиваются для акцентирования внимания диспетчера. Отображение заявок возможно как в виде списка, так и в виде справки по объекту на карте.

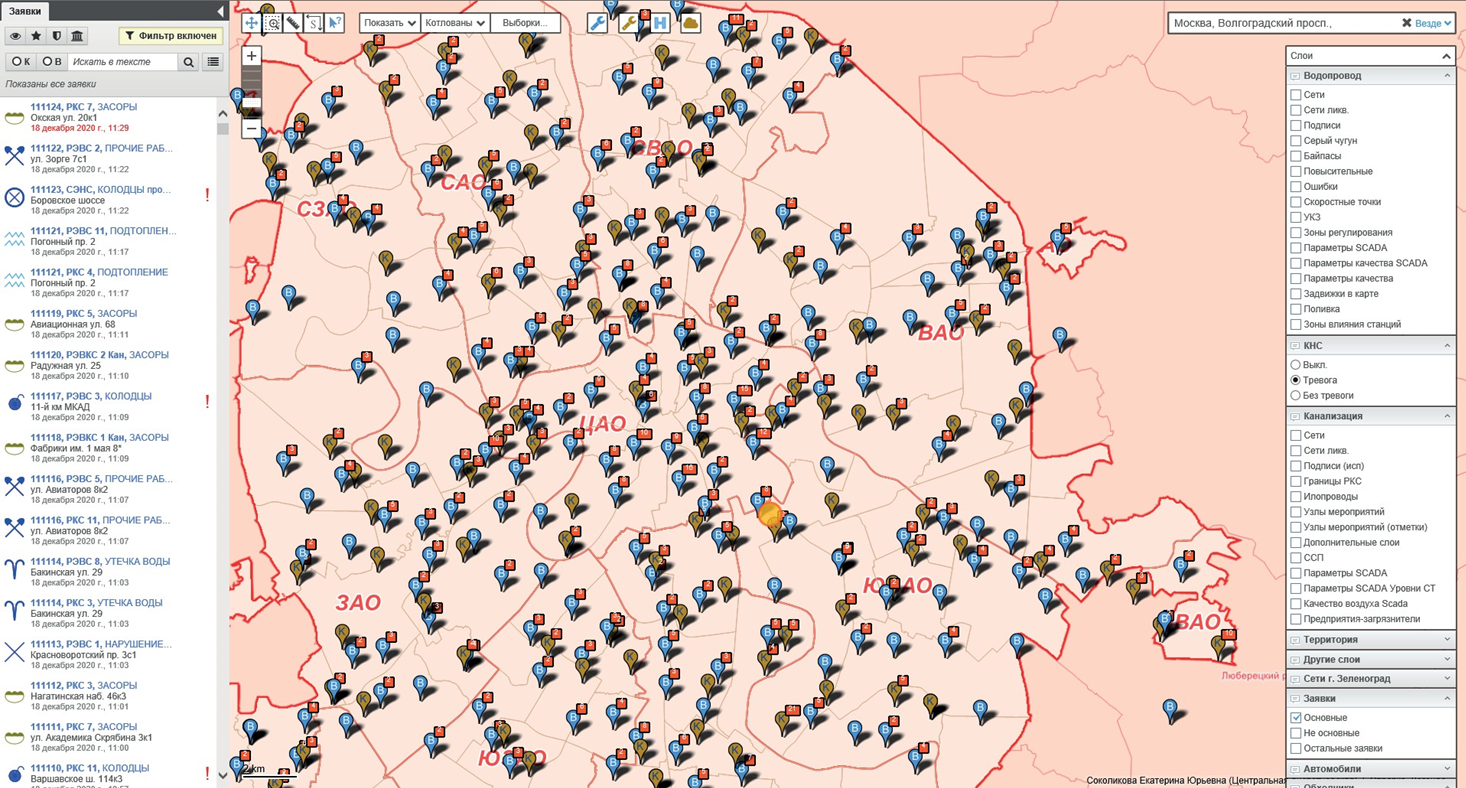

Отображение на фоне карты аварийных заявок и мест проведения аварийных и профилактических работ

  • Отображение автомобилей аварийных бригад на фоне Единой государственной картографической основы города Москвы (ЕГКО) и ТиНАО:
    • отображение автомобилей производится на фоне сетей и мест аварийных заявлений и плановых работ. Таким образом, диспетчер может контролировать прибытие бригады на место проведения работ;
    • указание местоположения и скорости движения.

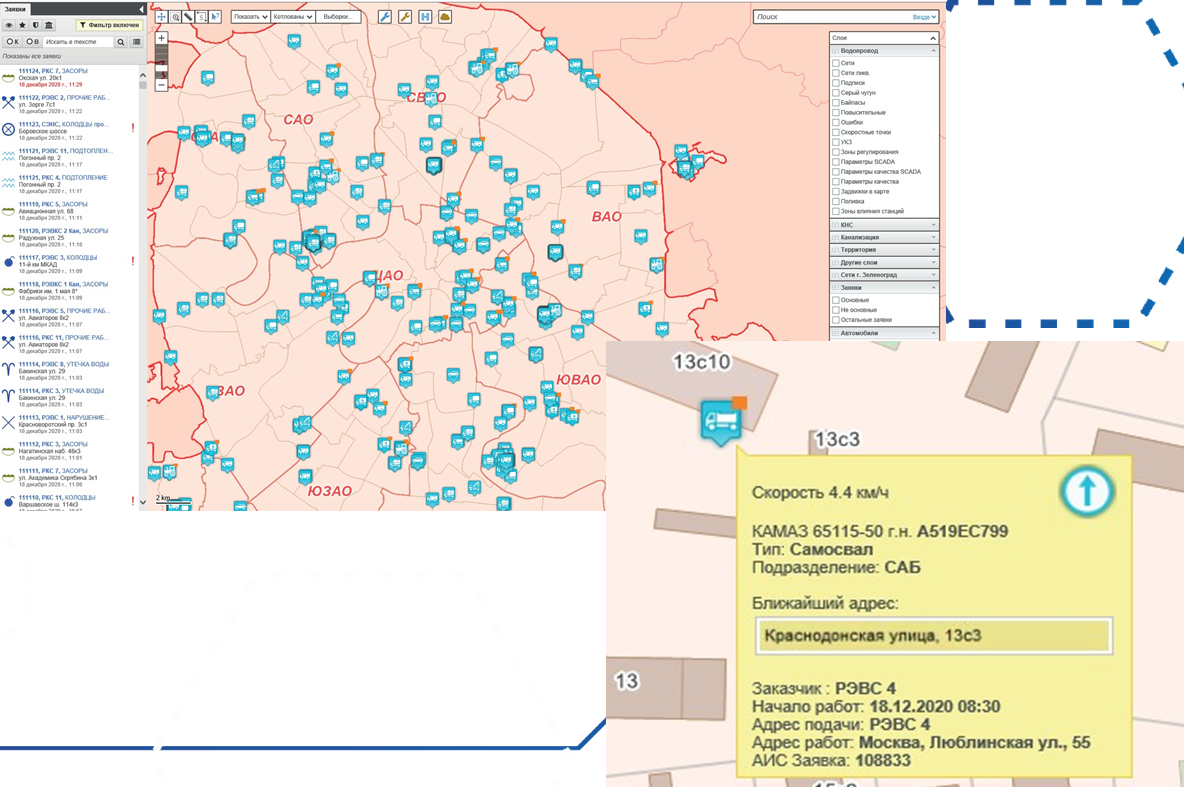

Отображение автомобилей аварийных бригад

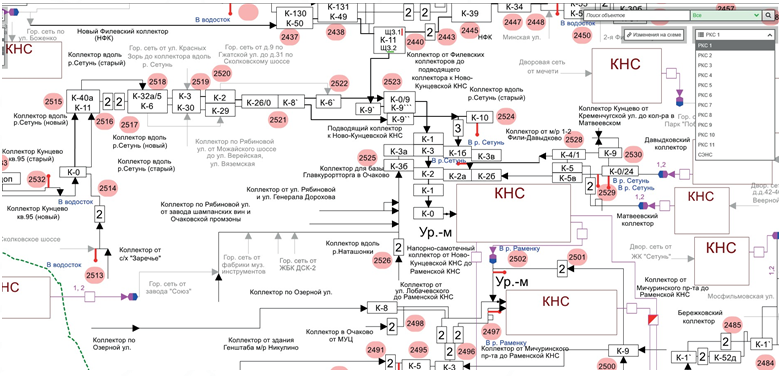

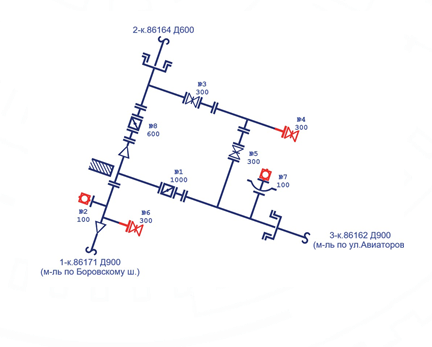

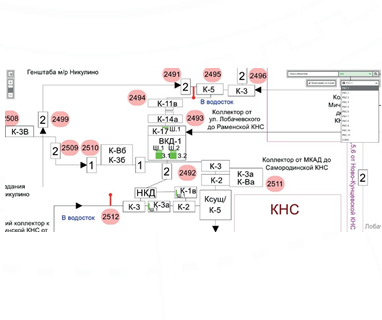

  • Отображение узлов переключения водопровода и канализации с учетом состояния запорно-регулирующей арматуры (ЗРА), а также технологических схем с данными реального времени

image-085.png Отображение узлов переключения водопровода и канализации

image-087.png image-088.png

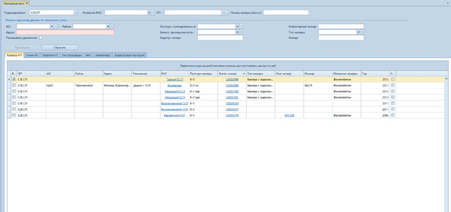

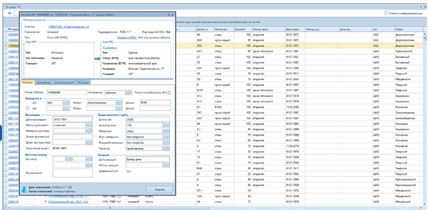

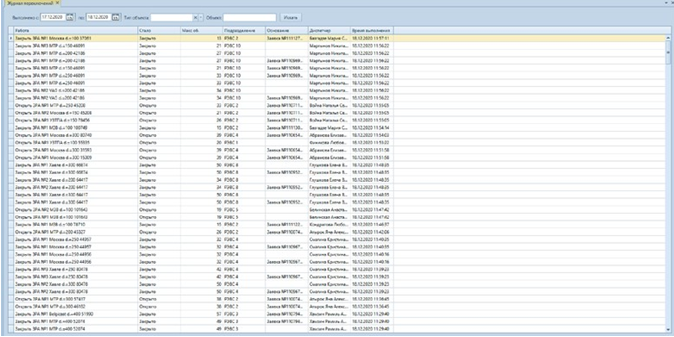

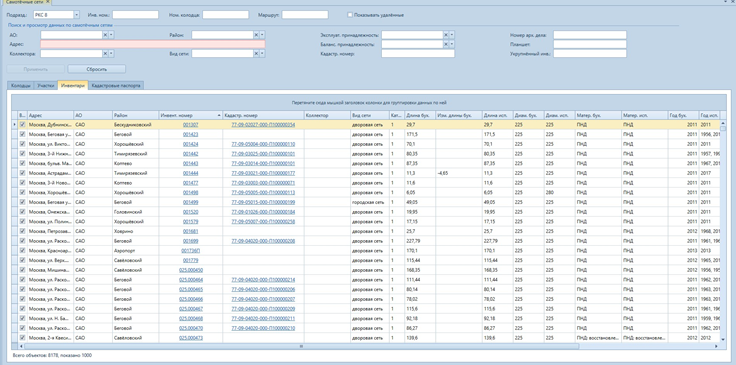

Единая система паспортизации и ведения схем сетей и объектов
водоснабжения и водоотведения

image-090.png image-091.png

image-092.png image-093.png image-094.png

image-094.png image-095.png
